傳統的碳載鉑（Pt/C）催化劑使用實心碳球作為載體，Pt納米顆粒全部分布在碳球表面，在燃料電池膜電極中應用時會出現嚴重的“離聚物中毒”現象。離聚物中毒不僅降低了活性位點的暴露程度，而且增加了三相界面上的氧氣傳輸阻力，極大影響電池電壓的輸出。近年來，使用介孔碳作為催化劑載體，將活性組分（如Pt顆粒）負載在碳載體孔道中，使得活性組分與離聚物在空間上處于“接近而不接觸”的理想位置，被認為是降低離聚物中毒效應的一種有效策略。研究表明，介孔碳的顆粒尺寸（J. Power Sources 2021, 487, 229414）與孔道尺寸（Catalysts2018, 8 (6), 230）效應均會影響最終Pt/C催化劑的燃料電池性能。目前認為最適用于燃料電池膜電極的介孔碳孔道尺寸為~5 nm。
寧波中科科創作為國內一流的燃料電池催化劑供應商，需要選擇合適的介孔碳載體，并通過自主創新的納米催化劑技術將Pt顆粒高效負載介孔碳上，以實現降低離聚物毒化、提升燃料電池性能的目的。在此過程中，合理控制Pt顆粒與離聚物的接觸程度是實現在降低離聚物中毒的同時保證質子高效傳導的關鍵，也是介孔碳負載的Pt/C催化劑的技術難點。利用膜電極電化學方法得到的干質子可及率可有效指示Pt顆粒與離聚物的接觸情況。
圖1. a) 催化劑在不同濕度下測得的Pt利用率。b) 不同濕度條件下的催化劑示意圖。從上至下，濕度升高。其中，黃色代表孔道外的Pt位點，紅色代表孔道內的Pt位點，綠色代表離聚物，藍色代表液態H2O。（J. Electrochem. Soc. 2020, 167 (6), 064515）
干質子可及率，即膜電極在低濕條件下的Pt活性位點利用率。通用汽車公司報道了利用一氧化碳剝離實驗（CO-stripping）測試干質子可及率的方法（J. Electrochem. Soc. 2020, 167 (6), 064515），如圖1所示。CO-stripping的方程式為：Pt-COads?+ H2O → CO2?+ 2H+?+ 2e–，其中反應物H2O可以是催化層中的液態H2O，也可以是離聚物中的結合H2O。在高濕度（如100% RH）條件下，催化劑碳載體的孔道中充滿液態H2O，因此分布在孔道內外所有的Pt位點都會參與CO-stripping過程；而在低濕度（如20% RH）條件下，由于催化層中沒有液態水，并且大的離聚物分子無法進入碳載體孔道，因此只有分布在孔道外的Pt位點可以接觸離聚物并參與CO-stripping過程。在低濕度與高濕度條件下利用CO-stripping分別測得催化劑活性面積，二者的比值即為干質子可及率。實驗結果表明（圖1），實心碳球負載的Pt/C催化劑（MSC-a）在不同濕度條件下的Pt活性位點利用率均為100%，而由多孔碳負載的Pt/C催化劑在不同濕度下表現出不同的Pt活性位點利用率，通用公司的這篇研究認為40% RH條件下的Pt活性位點利用率與Pt活性位點在孔道內外的分布情況吻合良好。梁海偉課題組利用干質子可及率有效解釋了膜電極活性的增強機制（Sci. China Mater.2024 , 67, 1851-1857）。研究人員將Pt離子浸漬到多孔碳載體的內部縫隙中，這些Pt離子在熱處理過程中將在孔道內形成Pt納米顆粒。隨著熱處理溫度的升高，Pt納米顆粒的尺寸增大，并且Pt/C催化劑的干質子可及率也隨之升高：Pt/C-500 (26%) < Pt/C-700 (42%) < Pt/C-900 (59%)，說明較高的熱處理溫度縮短了Pt納米顆粒與離聚物之間的距離。

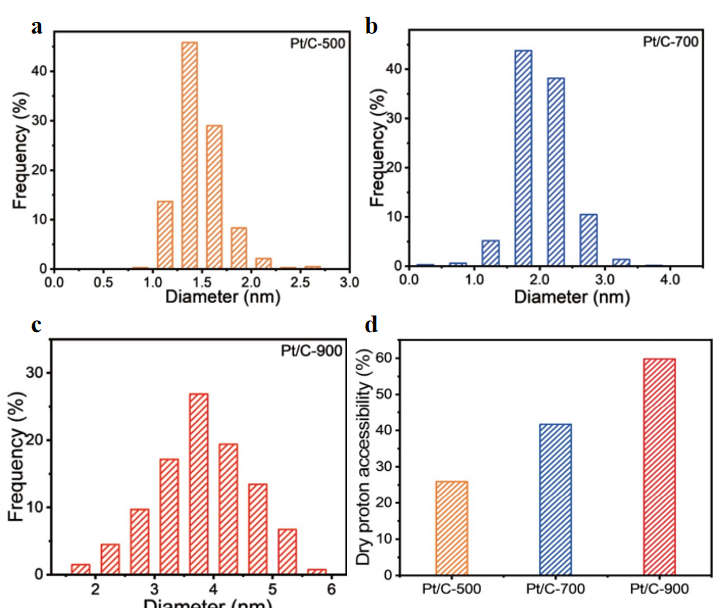

圖2. Pt/C-500、Pt/C-700、Pt/C-900的Pt顆粒尺寸與干質子可及率。（Sci. China Mater. 2024, 67, 1851-1857）
此外，氧氣傳輸阻力（J. Electrochem. Soc.2009 , 156 (9), B991.）、質子傳輸阻力（J. Electrochem. Soc. 2011, 158 (6), B614-B621.）等也是常用的膜電極電化學診斷指標。
